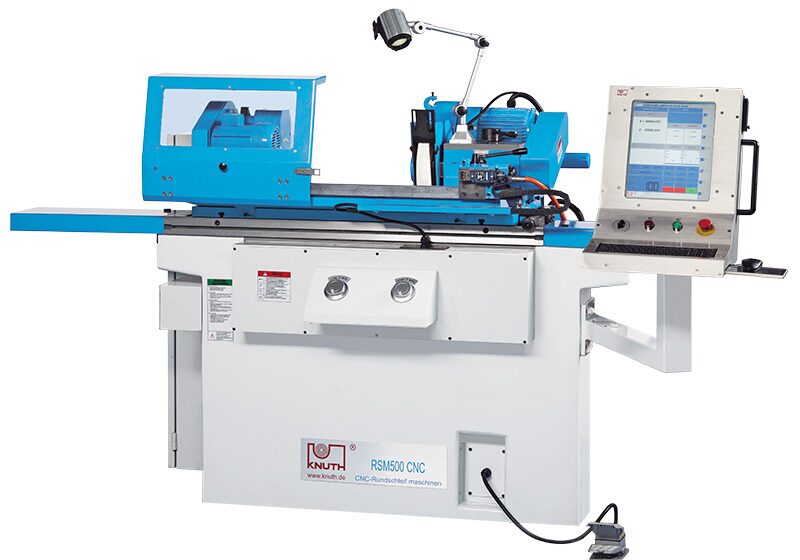

RSM 500 с ЧПУ / RSM 1000 с ЧПУ / RSM 1500 с ЧПУ

Мощный многофункциональный станок с высокопроизводительным ЧПУ GPlus 450, обеспечивающим точность и производительность

■ Высочайшее качество обработки и гибкость для единичного и мелкосерийного производства
■ Простота управления и минимальные затраты времени на оснастку благодаря использованию встроенных циклов обработки
■ Шлифование в ручном режиме посредством маховичков по осям X и Z
■Высочайшая точность благодаря встроенным ШВП
■ Бесступенчатое регулирование частоты вращения рабочего шпинделя
■ Педальное управление гидравлической задней бабкой
■aвтoмaтичecкая цeнтpaлизoвaнная cмaзка

Технические данные	RSM 500 с ЧПУ	RSM 1000 с ЧПУ	RSM 1500 с ЧПУ
высота центров	100 мм	180 мм	180 мм
расстояние между центрами	520 мм	1000 мм	1500 мм
макс. длина шлифования	500 мм	1000 мм	1500 мм
вес заготовки (макс.)	35 кг	150 кг	150 кг
диаметр заготовки (макс.)	150 мм	320 мм	320 мм
технол. ход, ось X	115 мм	200 мм	200 мм
технол. ход, ось Z	-	1200 мм	1700 мм
диаметр внутр. шлифования	10 - 40 мм	30 - 100 мм	30 - 100 мм
глубина внутр. шлифования	50 мм	125 мм	125 мм
подача стола, бесступенчато	0 - 4,5 м/мин	0,1 - 5 м/мин	0,1 - 5 м/мин
диапазон поворота стола право/лево	7 - 3 °	7 - 3 °	6 - 3 °
ход верхних салазок (макс.)	65 мм	200 мм	200 мм
Шпиндельная бабка
частота вращения раб. шпинделя, бесступенч.	50 - 600 об/мин	25 - 220 об/мин	25 - 220 об/мин
диапазон поворота бабки заготовки (пр./л)	10 - 90 °	+ 90 °	90 - 90 °
конус раб. шпинделя	MK 4	MK 4	MK 4
конус шпинделя обрабатываемой детали	MK 4 / MT 4	MK 4 / MT 4	MK 4 / MT 4
Шлифовальная шпиндельная бабка
частота вращ. шлифов. шпинделя	2000 об/мин	1670 об/мин	1670 об/мин
частота вращ. внутр. шлифов. шпинделя	17000 об/мин	10000 об/мин	10000 об/мин
диапазон поворота шлифов. шпиндельной бабки (пр./л)	180 °	30 °	30 °
Задняя бабка
конус задней бабки	MK 2	MK 4	MK 4
Мощность
мощность двигателя раб. шпинделя	0,37 кВт	1,5 кВт	1,5 кВт
мощность двигателя наружного шлиф.	2,2 кВт	5,5 кВт	5,5 кВт
мощность двигателя внутр. шлифования	0,36 кВт	1,1 кВт	1,1 кВт
мощность двигателя привода, ось X	0,85 кВт	1,8 кВт	1,8 кВт
мощность двигателя привода, ось Z	1,3 кВт	2,9 кВт	2,9 кВт
общая потребляемая мощность	6 кВА	15 кВА	15 кВА
Размеры и массы
размер шлифов. диска	300x40x127 мм	400x50x203 мм	400x50x203 мм
габариты	1210x1246x1140 мм	3220x2000x2050 мм	4220x2000x2050 мм
вес	2200 кг	5300 кг	6100 кг
Артикул	100 014	100 140	100 141



GPlus 450 - базированное на Windows ЧПУ для круглошлифовальных станков
■17" цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
■мин. вводимый инкримент 0,001 мм
■показания статуса дают оператору обзор о фактическом состоянии ЧПУ
■часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
■редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
■нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
■эксплуатация с 2-мя электронными маховичками
■интегрированный программируемый логический контроллер
■RS-232 интерфейс и USB
■Функция Look Ahead (200 вычислит. блоков)
■графическое симулирование: траектория инструмента
■серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
■Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)
■Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB
■Поблочная обработка - 450 вычислительных блоков/сек.
■Обслуживание на расстоянии
■Возможность подключения через Profibus, CANopen, DeviceNet
■Интеграция станка в сеть предприятия
■Технологически оптимально разработанные циклы для шлифования

Обзор циклов G (шлифовальные):
■Калебательный при продольном шлифовании, калебательный при шлифовании торцов, многократное врезание (паз)- торцевая обточка, многократное врезание (паз) - продольная обточка, поперечное плечо, продольное плечо

Почему технология ПК?
■Технология на базе ПК служит платформой для сверхмощных ЧПУ, потому что программы развития включают в себя автоматическое участие ведущих мировых производителей компьютерных компонентов: материнских и жестких плат, а также компьютерных программ и рабочих систем. KNUTH GPlus 450 ставит ставку на колоссальный прогресс в области этих компонентов.
■Программное обеспечение GPlus 450 может быть инсталированно на персональном компьютере (требования к системе: Intel-процессор) и предлагает полностью идентичное окно управления с ЧПУ станка. Таким образом благодаря реальному виду может быть облегчено обучение программированию и управлением станка. Составленные программы могут быть протестированы и симулированы, они так же будут прекрасно функционировать на ЧПУ станка!

Высокая мощность ПК оптимизирует скорость, чистоту обработки и точность станка, это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
GPlus 450 является идеальным в применении для различных технологий шлифовальной обработки. Простые и быстрые в программировании
технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.

Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка. Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи. Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.

 автомат. система центральной смазки, галагенное освещение рабочей зоны, СОЖ, руководство по программированию и эксплуатации
