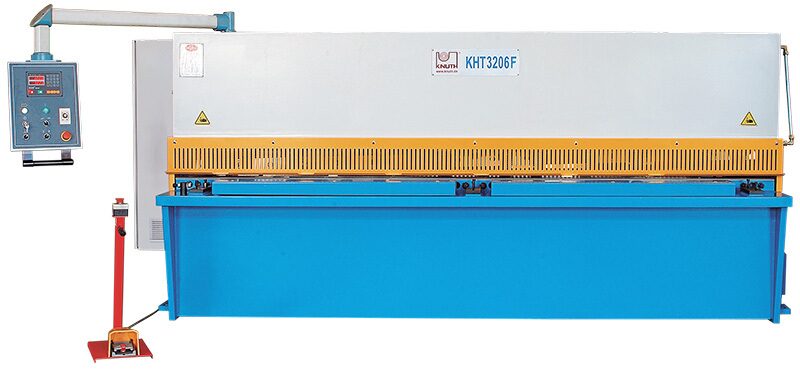

KHT 2504 F BHV/KHT 3206 F BHV/KHT 3210 F/KHT 3212 F/ KHT 3216 F/KHT 3220 F/KHT 4006 F BHV/KHT 4010 F/KHT 4016 F/KHT 6012 F/KHT 6016 F
Е-20+ЧПУ
для быстрой и надежной работы с высокой точностью
Cолидный, надежный, прост в управлении
■ Гидpaвличecкaя и элeктpичecкaя cиcтeмы в cooтвeтcтвии c CE
■Е-20+ЧПУ - просто программируемые задний упор и регулирование ширины разреза
■ С пневмотическим устройством крепления листового металла на высоте
■ Отлично обработанная стабильная сварная конструкция станины станка, рассчитанная на высокие допустимые нагрузки
■ Надежная гильятинная конструкция позволяет резание под маленьким углом с оптимальным качеством и незначительным искривлением материала
■ Гарантия высокой точности соблюдения размеров заготовок на протяжении длительного срока, обеспечивается благодаря прочному задниму упору с высококачественными ШВП и линейными направляющими, практически не требующими техобслуживания
■ Индикaция линии peзa пocpeдcтвoм тeнeвoгo yкaзaтeля
■ Равномерное и надежное крепление заготовки производится гидравлической системой зажима
■ Бесступенчатое регулирование длины резания позволяет экономить время при работе с узкими заготовками
■ Качественные гидравлические и электрические блоки гарантируют надежное функционирование и высокую доступность
■ Устройство крепления листового металла на высоте гарантирует точное позиционирование тонких листов металла по отношению к заднему упору
Модель BHV имеет функцию устройства крепления листового металла на высоте
|
Технические данные
|
KHT 2504 F
BHV
|
KHT 3206 F
BHV
|
KHT 3210 F
|
KHT 3212 F
|
KHT 3216 F
|
KHT 3220 F
|
KHT 4006 F
BHV
|
KHT 4010 F
|
KHT 4016 F
|
KHT 6012 F
|
KHT 6016 F
|
|
толщина листа металла ST42 (макс.)
|
4 мм
|
6 мм
|
10 мм
|
12 мм
|
16 мм
|
20 мм
|
6 мм
|
10 мм
|
16 мм
|
12 мм
|
16 мм
|
|
макс. отрезаемая длина заготовки
|
2500 мм
|
3200 мм
|
3200 мм
|
3200 мм
|
3200 мм
|
3200 мм
|
4000 мм
|
4000 мм
|
4000 мм
|
6000 мм
|
6000 мм
|
|
задний упор
|
560 мм
|
560 мм
|
760 мм
|
760 мм
|
760 мм
|
960 мм
|
560 мм
|
760 мм
|
800 мм
|
800 мм
|
1000 мм
|
|
угол резания
|
1,5 °
|
1,5 °
|
1,5 °
|
1,5 °
|
2,5 °
|
2,5 °
|
1,5 °
|
1,5 °
|
2,5 °
|
1,5 °
|
2,5 °
|
|
число подач за минуту
|
25 ход/мин
|
18 ход/мин
|
15 ход/мин
|
9 ход/мин
|
7 ход/мин
|
5 ход/мин
|
15 ход/мин
|
9 ход/мин
|
5 ход/мин
|
5 ход/мин
|
4 ход/мин
|
|
прижим
|
11 шт
|
13 шт
|
15 шт
|
15 шт
|
18 шт
|
19 шт
|
18 шт
|
19 шт
|
22 шт
|
29 шт
|
26 шт
|
|
высота раб. стола
|
800 мм
|
800 мм
|
810 мм
|
810 мм
|
810 мм
|
850 мм
|
800 мм
|
810 мм
|
800 мм
|
800 мм
|
1000 мм
|
|
опорные кронштейны
|
1060 мм
|
1060 мм
|
1260 мм
|
1260 мм
|
1260 мм
|
1260 мм
|
1060 мм
|
1260 мм
|
1160 мм
|
1160 мм
|
1160 мм
|
|
количество опорных кронштейнов
|
3 шт
|
3 шт
|
3 шт
|
3 шт
|
3 шт
|
3 шт
|
4 шт
|
4 шт
|
4 шт
|
5 шт
|
5 шт
|
|
Мощность
|
|
|
|
|
|
|
|
|
|
|
|
|
мощность двигателя гидравл. насоса
|
7,5 кВт
|
7,5 кВт
|
15 кВт
|
18,5 кВт
|
22 кВт
|
45 кВт
|
7,5 кВт
|
15 кВт
|
22 кВт
|
18,5 кВт
|
22 кВт
|
|
Размеры и массы
|
|
|
|
|
|
|
|
|
|
|
|
|
объем емкости гидравл. блока
|
240 л
|
290 л
|
420 л
|
400 л
|
400 л
|
430 л
|
380 л
|
410 л
|
450 л
|
450 л
|
450 л
|
|
габариты,мм
|
3100x1470x1560
|
3840x1610x1620
|
4080x1980x1955
|
3945x2270x2055
|
4100x2300x2265
|
4140x2450x2305
|
4630x1850x1700
|
4670x2025x1920
|
4850x2300x2320
|
6900x2600x2640
|
6820x2720x2750
|
|
вес
|
4800 кг
|
6600 кг
|
10300 кг
|
12500 кг
|
15500 кг
|
22000 кг
|
8900 кг
|
12500 кг
|
19500 кг
|
33000 кг
|
46000 кг
|
|
Артикул
|
133 500
|
133 502
|
133 504
|
133 506
|
133 508
|
133 510
|
133 512
|
133 514
|
133 516
|
133 522
|
133 524
|
ЧПУ E-20+, задний упор, стандартные верхний и нижний ножи, передние опорные консоли, педаль-переключатель, теневой указатель линии разреза, руководство по эксплуатации
|
