Автоматический координатно сверлильный станок с ЧПУ для сверления заготовки

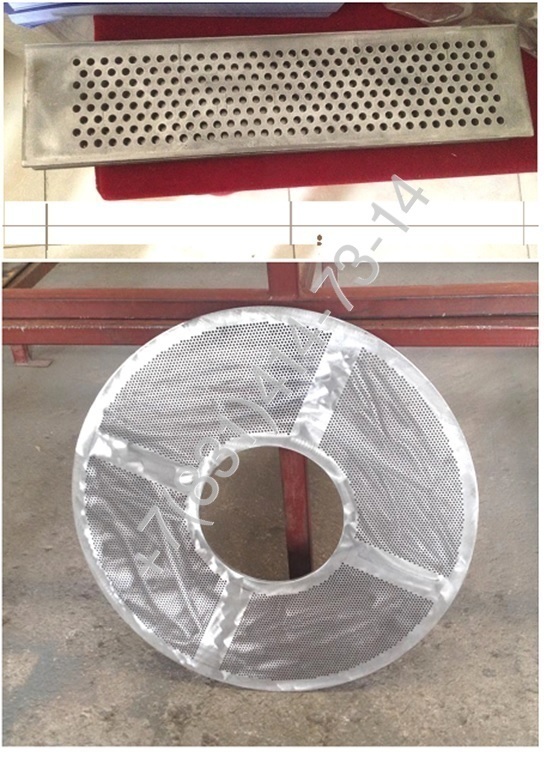

Портальный сверлильный станок с ЧПУ по металлу для листа, фланца, трубной доски, профиля
Размер стола сверлильного станка с ЧПУ: 1600x1000, 2000×1000, 2000×1200, 2000×1600, 3000x1600 мм
ЧПУ переключается на русский язык. Программное обеспечение для сверления на русском языке БЕСПЛАТНО.
УСЛОВИЯ ОПЛАТЫ: Оплата 30% предоплата, оплата , 60% по факту изготовления, 10% по факту доставки.
УПАКОВКА: При отгрузке Продавец указывает на каждой упаковке номер, название и модель упаковки.
ВРЕМЯ ПОСТАВКИ: Станок будет доставлен в течение 1,5 месяцев после 90% предоплаты с условием досрочной поставки.
ГАРАНТИЯ КАЧЕСТВА: Продавец предоставляет на станок 12-месячную гарантию Производителя.
Документация предоставляется на русском языке.
ПРОИЗВОДИТЕЛЬ: КИТАЙ, СЕРИЙНОЕ ПРОИЗВОДСТВО
По рекомендации поставщика:
-ПРОИЗВОДИТЕЛЬ бесплатно удаленно предоставляет конечному клиенту услуги по установке, вводу в эксплуатацию и обучению в режиме онлайн, а также очень подробное введение в установку и видео по эксплуатации. СПЕЦИАЛИСТУ ЗАКАЗЧИКА НЕОБХОДИМО ЗНАНИЕ АНГЛИЙСКОГО ЯЗЫКА. Удаленное обучение возможно на английском интерфейсе ЧПУ.
-ПОСТАВЩИК предоставляет ввод в эксплуатацию и обучение за дополнительную плату.
1. Описание:

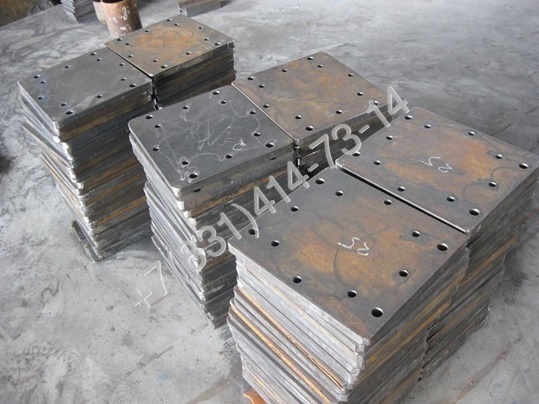

1.1 Сверлильный станок в основном предназначен для сверления отверстий в металлической пластине и фланце. Сверлильный станок предназначен для стальных металлических конструкций, используется в нефтехимической промышленности. Сверлильный станок с ЧПУ имеет структуру портального типа. Ось X, Y, Z и приводится в движение серводвигателем через точный шариковый винт. Станок позиционируется автоматически, точно и быстро, может автоматически завершать обработку сверления. Это значительно улучшает точность и скорость. Станок позволяет избежать ремонта и царапин из-за ручного позиционирования или ошибки сверления.
1.2 Система управления этого станка использует систему управления ЧПУ. Программное обеспечение для автоматического программирования, собственная разработка производителя, которая может напрямую преобразовывать графический файл AUTOCAD в программу обработки БЕСПЛАТНО. Новый оператор, не имеющий опыта работы с компьютером, может обучиться управлять станком за короткое время.
1.3 Автоматическая система смазки гарантирует хорошие рабочие характеристики сверлильного станка и сокращает трудозатраты.
1.4 Автоматическая система удаления стружки и циркуляционного охлаждения сокращает непроизводительное время и трудоемкость. Оператору нужно только загрузить и выгрузить заготовку и поменять инструмент.
1.5 Сверлильные головки с ЧПУ могут автоматически настраиваться на оптимизацию скорости подачи и вращения с помощью компьютерного управления в соответствии с различным диаметром отверстий. Это также можно отрегулировать вручную в зависимости от различных условий. Помимо обработки сквозных отверстий, Станок также может сверлить глухие отверстия, делать зенковку и так далее. Сверлильный станок имеет устройство быстрого зажима, которое позволяет сверлам подниматься и опускаться легко, удобно и быстро. Мы также поставляем переходные муфты Морзе 3 #, 2 #, которые подходят для спиральных сверл диаметром менее 50 мм.
1.6 Данная серия сверлильных станков разработана в соответствии с особенностями плоских деталей и требованиями к точности. Независимо от того, расположены ли отверстия по кругу или по прямой линии, сверлильный станок может быстро и точно завершить работу. Данный сверлильный станок является самым экономичным выбором для сверления.
2. Особые преимущества по сравнению с другими поставщиками:

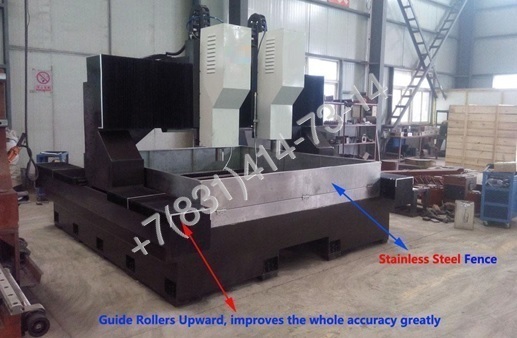

2.1 Конструкция линейных направляющих перемещения портала вверх (национальный патент производителя):
Направляющие подвижной портальной конструкции этого станка направлены вверх и надежно защищены, такая конструкция может значительно повысить точность всего сверлильного станка. Другие производители устанавливают направляющие справа и слева от корпуса машины.
2.2 Автоматическая система смазки:
Автоматическая система смазки гарантирует хорошие рабочие характеристики сверлильного станка, продлевают срок службы и сокращают трудозатраты.
2.3 Система управления ЧПУ SIEMENS: простота эксплуатации и обслуживания.
2.4 Механизм блокировки оси Z (национальный патент производителя):
Добавлен механизм блокировки на портале сверлильного станка, который плотно зажимает шпиндельную бабку, это обеспечивает более высокую точность при сверлении.
2.5 Ограждение из нержавеющей стали:
Используется более высокая конструкция ограждения из нержавеющей стали, красивая, практичная и более безопасная.
3. Технические характеристики:
Наименование
|
Спецификация
|
Тип
|
Портальный подвижный сверлильный станок с ЧПУ с одним шпинделем
|
Максимальный размер заготовки (Д × Ш) мм
|
1 заготовка
|
1600x1000
|
2000×1000
|
2000×1200
|
2000×1600
|
3000x1600
|
2 заготовки
|
1000x800
|
1000×1000
|
1000×1200
|
1600×1000
|
1600x1500
|
4 заготовки
|
800x500
|
1000×500
|
1000×600
|
1000×800
|
1500x800
|
Максимальная толщина заготовки
|
80мм
|
Тип прижима
|
12 гидравлических зажимов
|
Сверлильная голова
|
1
|
Максимальный ⊘ сверления
|
Φ50мм
|
Тип сверлильной головы
|
Тип подачи серводвигатель
|
Мощность главного двигателя
|
7.5 кВт
|
Скорость шпинделя
|
130~720 об/мин (контроль частоты)
|
Давление в гидравлической системе
|
5.0 МПа
|
Давление в смазочной системе
|
1.0 МПа
|
Давление в системе охлаждения
|
0.2 МПа
|
Смазочная система
|
Автоматическая смазка
|
Конус шпинделя
|
Морзе 4# (Быстрый зажим)
|
Количество управляемых осей
|
3
|
Общий вес, кг
|
4000
|
5200
|
6200
|
7200
|
8200
|
Общие габариты, мм
|
2800X2020
×2500
|
3200×2020
×2500
|
3200×2220
×2500
|
3200×2620
×2500
|
5470x2620
×2500
|
4. Основная конфигурация:
№.
|
Наименование
|
Происхождение товара
|
1
|
Сервомотор
|
JAPAN YASKAWA
|
2
|
Серво-драйвер
|
3
|
Инвертер
|
FULING
|
4
|
ЧПУ
|
GERMANY SIEMENS
|
5
|
Низковольтные компоненты
|
JAPAN MITSUBISHI
|
6
|
Гидравлический насос
|
TAIWAN EALY
|
7
|
Гидравлические клапана
|
BEIJING HUADE/ITALY ATOS
|
8
|
Автоматическая смазка
|
NANJING BIJUR
|
9
|
Линейные направляющие
|
TAIWAN HIWIN
|
10
|
ШВП
|
TAIWAN TBI
|
Примечание. Вышеуказанные детали поставляются нашими утвержденными поставщиками. Если возникнут особые ситуации, Производитель заменит их на запчасти того же, или более высокого качества.
5. Запасные части:
№.
|
Наименование
|
Модель
|
Кол-во.
|
Примечание
|
1
|
Бесконтактный переключатель
|
|
4шт
|
|
2
|
Уплотнительное кольцо и уплотнения
|
|
1 к-т
|
|
3
|
Рукав
|
4#-3#, 3#-2#, 2#-1#
|
1 к-т
|
|
4
|
Шестигранный гаечный ключ
|
|
1 к-т
|
|
5
|
Регулируемый гаечный ключ
|
|
1 к-т
|
|
6
|
Руководство по эксплуатации
|
|
2 к-т
|
|

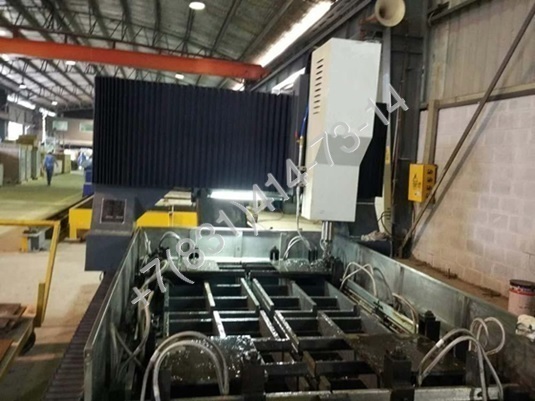

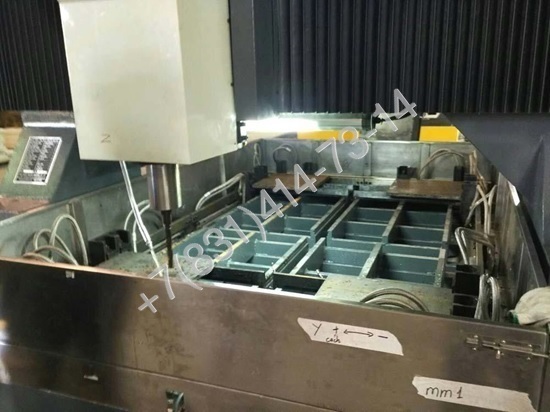

Рабочий стол, 12 подвижных гидравлических прижимов
Несколько заготовок можно соединить внахлест для сверления
Оснащение воздухоохладителя для гидравлической станции, что может избежать проблем с перегревом гидравлического масла.
Координатно-сверлильный (фрезерный) станок предназначен также для обработки отверстий в крупногабаритных заготовках с использованием различных инструментов: сверло, зенкер, развертки, метчики и фрезы.
Для обработки крупногабаритных заготовок используют координатные сверлильно-фрезерные станки сбольшой рабочей областью.
Координатные сверлильно-фрезерные станки рассчитаны на круглосуточную бесперебойную работу на промышленных предприятиях в условиях серийного производства и используются для изготовления большого количества различных отверстий за короткое время с высоким качеством.
|
